高温型雷达液位计
关键字：高温型雷达液位计,液位计 |
HJRD34高温型雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。该产品适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
高温型雷达液位计技术参数:
应 用：液体
测量范围：6米
过程连接：螺纹、法兰
过程温度：-40~400℃
过程压力：-0.1~40MPa
精 度：±3mm
频率范围：100MHZ~1.8GHZ
防爆等级： Exib IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART（两线）
高温型雷达液位计主要优点：
1、采用一体化设计，无可动部件，不存在机械磨损，使用寿命长。
2、液位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸气、槽内挥发雾影响的特点。
3、液位计几乎能用于所有液体的液位测量。
4、采用非接触式测量，不受槽内液体的密度、浓度等物理特性的影响。
5、测量范围大，测量范围可达0～35m，可用于高温、高压的液位测量。
6、天线等关键部件采用高质量的材料，抗腐蚀能力强，能适应腐蚀性很强的环境。
7、功能丰富，具有虚假波的学习功能。输入液面的实际液位，软件能自动地标识出液面到天线的虚假回波，排除这些波的干扰。
8、参数设定方便，可用液位计上的简易操作键进行设定，也可用手操器或装有专用软件的。
高温型雷达液位计测量事项：
1、测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时。
3、理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
4、对于过溢保护，可定义一段安全距离附加在盲区上。
5、测量范围与天线有关。
测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点定在低高度为C的位置。对于过溢保护，可定义一段安全距离附加在盲区上。
高温型雷达液位计选型表：
|
仪表型号 探头类型 量程 材质
HJRD34 杆式探头 6000mm 不锈钢
|
|
HJRD34-防爆
|
|
P 标准型 (非防爆)
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
|
|
HJRD34-杆式探头
|
|
A 6mm
B 10mm
|
|
HJRD34-过程连接/材料
|
|
G G½"A
N 1½"NPT
D 法兰 DN80 PN16 C 型
E 法兰 DN100 PN16 C 型
F 法兰 DN150 PN16 C 型
H 法兰 DN200 PN16 C 型
K 法兰 DN250 PN16 C 型
Y 特殊约定
|
|
HJRD34-密封温度
|
|
G 高温密封 /-40...400℃带散热片
|
|
HJRD34-电子单元
|
|
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
|
|
HJRD34-外壳/防护等级/天线防护等级
|
|
P 塑料 /IP65
L 铝 /IP67
|
|
HJRD34-电缆接口
|
|
M M20*1.5
N ½"NPT
|
|
HJRD34-编程/显示
|
|
V 带
X 不带
|
|
HJRD34-量程（mm）
|
|
备注：
|

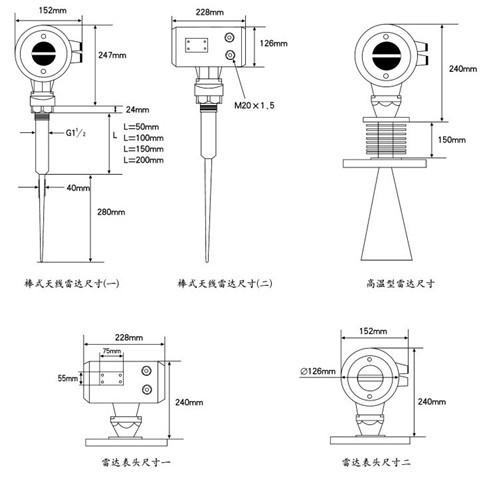

产品示意图：
|
| |
