高温型雷达物位计
关键字：高温型雷达物位计,物位计 |
HJRD86高温型雷达物位计是雷达式物位测量仪表，测量距离可达30米，可以用于高炉料位，较厚罐顶的储罐和安装短管的工况测量，输出4…20mA模拟信号。采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。雷达物位计对人体及环境均无伤害，还具有不受介质比重的影响，不受介电常数变化的影响，不需要现场校调等优点
高温型雷达物位计技术参数:
应 用：适用于高炉料位，较厚罐顶的储罐和安装短管的工况测量。
测量范围：30米
过程连接：法兰
介质温度：-40-500℃
过程压力：常压
精 度：±15mm
重 复 性：±2mm
频率范围：6.8GHz
防爆/防护等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART
高温型雷达物位计安装注意事项：
由于安装的不正确会产生很大的虚假回波

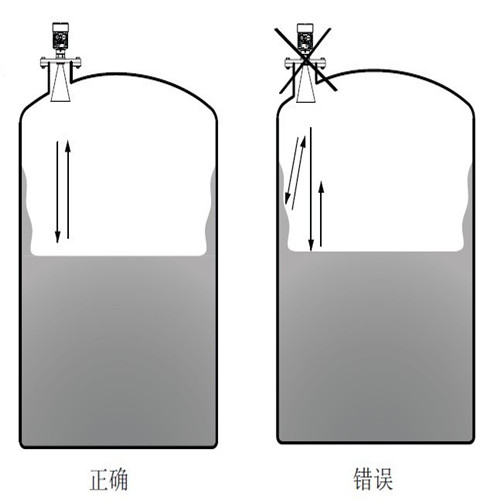

传感器距离容器壁不能太近。
如果传感器距离容器太近，会产生很强的虚假回波。附着的介质、铆钉、螺钉或焊缝都会造成虚假反射。所以传感器一定要与容器壁保持一定距离。
传感器应垂直对着介质表面。
如果传感器没用对准介质表面安装的话，测量信号就会减弱。必须将雷达传感器的轴线垂直对准介质表面。
仪表在测量时如果罐内有梯子、支架或搅拌桨都会产生虚假回拨，对测量造成影响，所以在实际应用中应避开这些障碍物或使用折射板把虚假信号折射走。
容器内的装置，比如：梯子等都会造成虚假回波。在设计安装位置时不能有任何装置阻挡雷达信号的运行。

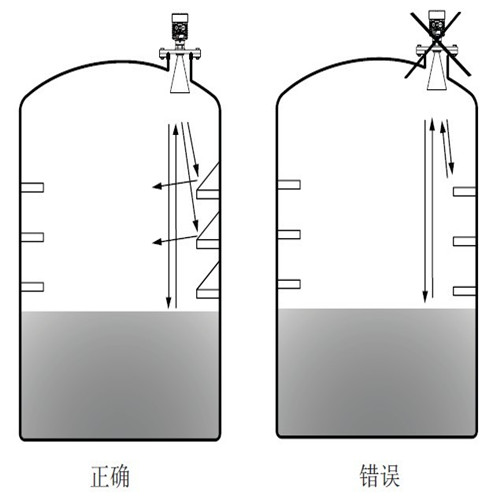

容器内支架会造成很强的虚假回波。采用折射板可以很好地防止虚假反射。
高温型雷达物位计选型表：
|
HJRD86-防爆
|
|
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
|
|
HJRD86-过程连接
|
|
A 法兰 DN150 PN16 C 型
B 法兰 DN200 PN16 C 型
C 法兰 DN250 PN16 C 型
Y 特殊定制
|
|
HJRD86-天线型式/材料
|
|
A 喇叭天线 146mm/ 不锈钢 304
B 喇叭天线 196mm/ 不锈钢 304
C 喇叭天线 242mm/ 不锈钢 304
|
|
HJRD86-天线延长管
|
|
1 1000mm
2 1500mm
3 2000mm
4 2500mm
5 3000mm
|
|
HJRD86-密封/过程温度
|
|
P 普通密封 /-40...120℃
G 高温密封 /-40...500℃带散热片
|
|
HJRD86-电子单元
|
|
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
|
|
HJRD86-外壳/防护等级
|
|
P 塑料 /IP65
L 铝 /IP67
|
|
HJRD86-电缆进线
|
|
M M20*1.5
N ½"NPT
|
|
HJRD86-编程/显示
|
|
V 带
X 不带
|
|
HJRD86-量程
|
|
备注：
|
高温型雷达物位计防雷措施：
1、防雷先从接地零碎做起。雷达物位计的机壳，非常像控制柜、独霸台、电源柜等，机壳都要用扁钢毗邻到共同。仪表任务电源如24V负端和仪表信号地、合计机输入输出信号地等相连要构成等电位。本安地、安全栅、阻遏栅、安全器等接地也要思虑仪表信号参考点毗邻时可否构成等电位。
2、不能忽视智能仪器仪表的电源防雷眷注。为智能仪器仪表安装防浪涌眷注零碎大要或许电涌，以确保仪器仪表不会超过耐压极限。电涌眷注器大要在雷暴天气感应到雷浪涌时，将过载电流汇入大地。
3、为智能仪器仪表配信任号通道电涌器，不单大要保证动态传递切确、顽固、灵动，何况大要在雷暴天气，泄放过压电涌到大地，确保信号传输的安全。
4、定期对智能仪器仪表的电源零碎接地、汇流条、接地体、电涌器、电源防雷栅等发展搜查和培修，以及及时转变。
产品安装示意图：
|
| |
