气体涡街流量计
关键字：气体涡街流量计,涡街流量计,流量计 |
HJ-QLU气体涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。该产品特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。气体涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
气体涡街流量计应用特点：
1.无可动部件，长期稳定，结构简单便于安装和维护
2.采用消扰电路和抗振动传感头，具有一定抗环境振动性能
3.采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
4.由软件对仪表系数非线性进行修正，提高测量精度
5.压力损失小，量程范围宽
6.采用EEPROM对累积流量进行掉电保护，保护时间大于10年
气体涡街流量计技术参数：
测量介质：气体、液体、蒸气
口径规格法兰卡装式口径选择25,32,50,80,100
法兰连接式口径选择100,150,200
流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
测量精度1.0级1.5级
被测介质温度:常温–25℃～100℃
高温–25℃～150℃-25℃～250℃
输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V
脉冲占空比约50%,传输距离为100m
脉冲电流远传信号4～20mA,传输距离为1000m
仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃
材质不锈钢,铝合金
电源DC24V或锂电池3.6V
防爆等级本安型iaIIbT3-T6
防护等级IP65
|
代号
|
通径
|
流量范围㎡/h
|
|
HJ-LU-25
|
DN25
|
1~10(液体)
|
25~60（气体）
|
蒸汽流量请查看说明书，DN300以上推荐使用
|
|
HJ-LU-32
|
DN32
|
1.5~18(液体)
|
15~150（气体）
|
|
HJ-LU-40
|
DN40
|
2.2~27(液体)
|
22.6~150（气体）
|
|
HJ-LU-50
|
DN50
|
4~55(液体)
|
35~350（气体）
|
|
HJ-LU-80
|
DN80
|
9~135(液体)
|
90~900（气体）
|
|
HJ-LU-100
|
DN100
|
14~200(液体)
|
140~1400（气体）
|
|
HJ-LU-150
|
DN150
|
32~480(液体)
|
300~3000（气体）
|
|
HJ-LU-200
|
DN200
|
56~800(液体)
|
550~5500（气体）
|
|
|
代号
|
功能1
|
|
N
|
无温压补偿
|
|
Y
|
有温压补偿
|
|
|
代号
|
输出型号
|
|
F1
|
4-20mA输出（二线制）
|
|
F2
|
4-20mA输出（三线制）
|
|
F3
|
RS485通讯接口
|
|
|
代号
|
被测介质
|
|
J1
|
液体
|
|
J2
|
气体
|
|
J3
|
蒸汽
|
|
|
代号
|
连接方式
|
|
L1
|
法兰卡装式
|
|
L2
|
法兰连接式
|
|
|
代号
|
功能2
|
|
E1
|
1.0级
|
|
E2
|
1.5级
|
|
T1
|
常温
|
|
T2
|
高温
|
|
T3
|
蒸汽
|
|
P1
|
1.6MPa
|
|
P2
|
2.5MPa
|
|
P3
|
4.0MPa
|
|
D1
|
内部3.6V供电
|
|
D2
|
DC24V供电
|
|
B1
|
不锈钢
|
|
B2
|
碳钢
|
产品安装示意图：

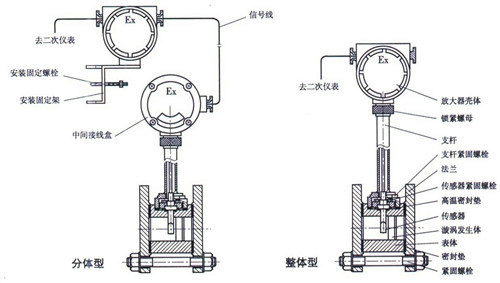

图一（结构）：

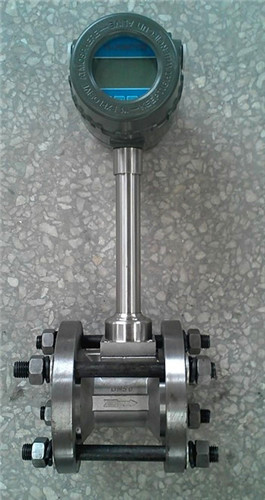

图二（实物）：
|
| |
