金属转子流量计
关键字：金属转子流量计,流量计 |
HJ-LZ金属转子流量计适用于测量液体、气体以及蒸汽的流量，特别适合低流速流量的介质流量的测量，在小口径和低流速介质流量测量中充分发挥其优势，广泛应用于化工以及食品制药等行业。具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点，具有耐高温、耐高压等特点。该产品具有普通型和防腐蚀型，以上两种类型均分为现场指示型（HJ-LZZ）和电远传型（HJ-LZD）、普通型流量传感器、仪表材料为（1Cr18Ni9Ti）、防腐型为（1Cr18Ni9Ti）内衬PTEF.如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。
金属转子流量计工作原理：
流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。同时，被测流体流经转子与锥形管壁间的环形断面，从上端流出。当被测流 体流动时对转子的作用力，正好等于转子在流体中的重量时（称为显示重量），转子受力处于平衡状态而停留在某一高度。分析表明；转子在锥形管中的位置高度，与所通过的流量有着相互对应的关系。因此，观测转子在锥形管中的位置高度，就可以求得相应的流量值。为了使转子在在锥形管的中心线上下移动时不碰到管壁，通常采用两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制成。
金属转子流量计技术参数：
（1）基本
测量范围：水（20℃） 2.5-150000L/h ，空气（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作压力：≤6.4MPa
工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）
环境温度：-20 ～ 80℃
介质粘度：DN15≤5mPa.S ，DN25 ～ DN150≤250mPa.S
管体材质：1Cr18Ni9Ti,316L,内衬PTEF等
过程连接：法兰，或按用户提供
蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供
（2）远传装置
①SK5W1-1角位移变送器
基本误差：1.5%F.S
输出信号：4 ～ 20mA
负载阻抗：350Ω
电源电压：24VDC
环境温度：-30 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT4
②JTE-HD变送器
电源影响：<0.1%(不含数字分辨率[70μA)
负载影响：<0.1%(不含数字分辨率[70μA)
电流损耗：4 ～ 21.6mA，相对于测量值的0%
负载阻抗：0 ～ 800
工作电压：12.8 ～ 30VCD
二线制Rext[KΩ]=（供电电源[V]-12.7）/22mA
输出信号：4 ～ 20mA
环境温度：-25 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT6
金属转子流量计选型表：
|
型号：HJ-LZ
|
|
通经（mm）
|
流量范围
|
压力损失kPa
|
|
水L/h*
|
空气M3/h*
|
水
|
空气
|
|
常规型
|
防腐型
|
常规型，防腐型
|
|
15
|
2.5～25
|
---
|
0.07～0.7
|
6.5
|
7.1
|
|
4.0～40
|
2.5～25
|
0.11～1.1
|
6.5
|
7.2
|
|
6.3～63
|
4.0～40
|
0.18～1.8
|
6.6
|
7.3
|
|
10～100
|
6.3～63
|
0.28～2.8
|
6.6
|
7.5
|
|
16～160
|
10～100
|
0.40～4.0
|
6.8
|
8.0
|
|
25～250
|
16～160
|
0.7～7.0
|
7.2
|
10.8
|
|
40～400
|
25～250
|
1.0～10
|
8.6
|
10.0
|
|
63～630
|
40～400
|
1.6～16.0
|
11.1
|
14.0
|
|
25
|
100～1000
|
63～630
|
3～30
|
7.0
|
7.7
|
|
160～1600
|
100～1000
|
4.5～45
|
8.0
|
8.8
|
|
250～2500
|
160～1600
|
7～70
|
10.8
|
12.0
|
|
400～4000
|
250～2500
|
11～110
|
15.8
|
19.0
|
|
40
|
500～5000
|
---
|
12～120
|
10.8
|
9.8
|
|
600～6000
|
----
|
16～160
|
12.6
|
16.5
|
|
50
|
630～6300
|
400～4000
|
18～180
|
8.1
|
8.6
|
|
1000～10000
|
630～6300
|
25～250
|
11.0
|
10.4
|
|
1600～16000
|
1000～10000
|
40～400
|
17.0
|
15.5
|
|
80
|
2500～25000
|
1600～16000
|
60～600
|
8.1
|
12.9
|
|
4000～40000
|
2500～25000
|
80～800
|
9.5
|
18.5
|
|
100
|
6300～63000
|
4000～40000
|
100～1000
|
15.0
|
19.2
|
|
150
|
20000～100000
|
---
|
600～3000
|
19.2
|
20.3
|
|
金属转子流量计安装要求：
1.仪表可安装在垂直或水平的管道上，垂直流向的介质必须是由下而上的。水平流向的介质应与仪表上的箭头方向一致。仪表上游设备5DN长的直管段，下游设置250mm长的直管段，设置调节流量阀门时，其位置应该在仪表的下游直管段之后。
2.推荐安装方式,设置旁通管道。建议使用水平尺及铅锤检测流量计的安装垂直度，以保证流量计的测量精度。
3.安装在管道上的流量计不应受到外力作用，在流量计出入口的适当位置加装支撑，可使流量计基本不受外力作用。
4.安装内衬聚四氟乙烯(PTEE)的流量计时，紧固法兰螺栓时应特别谨慎，要求对称紧固且勿过猛过紧，以防PTFE变形。
5.为避免流体冲击测量器内浮子，仪表在使用时必须缓慢开启阀门，特别是用于测量气体介质流量时，可在仪表的下游直管段后安装气体阻尼装置或节流阀以限度地减轻浮子振动。
金属转子流量计注意事项：
1.耐高温，可达450℃金属转子流量计，金属管浮子流量计，威力巴流量计。
2.适宜小口径低流速气体、液体及蒸汽流量的测量。
3.磁耦合原理无泄漏耐高压。
4.受一定粘度影响，不宜测量高粘度介质。
5.当流量超过100m3/h水流量时，压损大。
6.多用于过程控制用仪表，精度1%，一般为1.5%，量程比10:1。
7.本安防爆、隔爆型全有，适合危险场合。
8.适宜的安装方式为下进上出垂直安装。
9.有就地指针型、电池型、二线制型、220V交流供电型等多种形式可供选择。
10.测量高温低温(-30℃以下)介质时，采用夹套型。<BR>11.不适宜测量密度变化大的介质。
12.不适宜测量脉动介质流量(如计量泵出口)。
13.对于气体本表无温压补偿，需另行考虑。
14.对于多台仪表密集安装或碳钢工艺管道经过仪表附近时，要与仪表保持100mm以上的距离，避免磁场干扰。
15.对于含有大量铁磁性颗粒介质流量测量时，要在仪表前加装磁过滤器，并定时进行吹扫。
16.若选用隔爆场合使用仪表，要选用圆壳M4指示器。
17.流量计对直管段的要求不高，一般为前5D后250mm即可。
18.流量计高低报警一般为集电极开路OC门方式，需外加继电器进行电流放大，也可选继电器输出型，触点容量为1A@30VDC或0.25A@250VAC流量计的应用越来越广泛。
产品示意图：

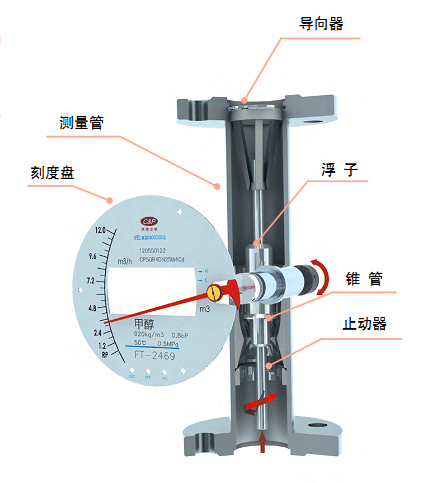

图一（结构图）
图二（现场图）
|
| |
